Portal paletyzujący

Paletyzacja to nasza specjalność

Wychodząc naprzeciw zapotrzebowaniu na coraz dalej idącą automatyzację procesów produkcyjnych wiążącą się głównie z brakiem pracowników i coraz wyższymi kosztami pracy nasz zespół projektowy opracował gotowe stanowisko paletyzacji portalowej .
Proces paletyzacji, który ze swej natury nie wymaga wysoko wykwalifikowanych pracowników jest zadaniem, które w pierwszej kolejności mogą przejąć maszyny.



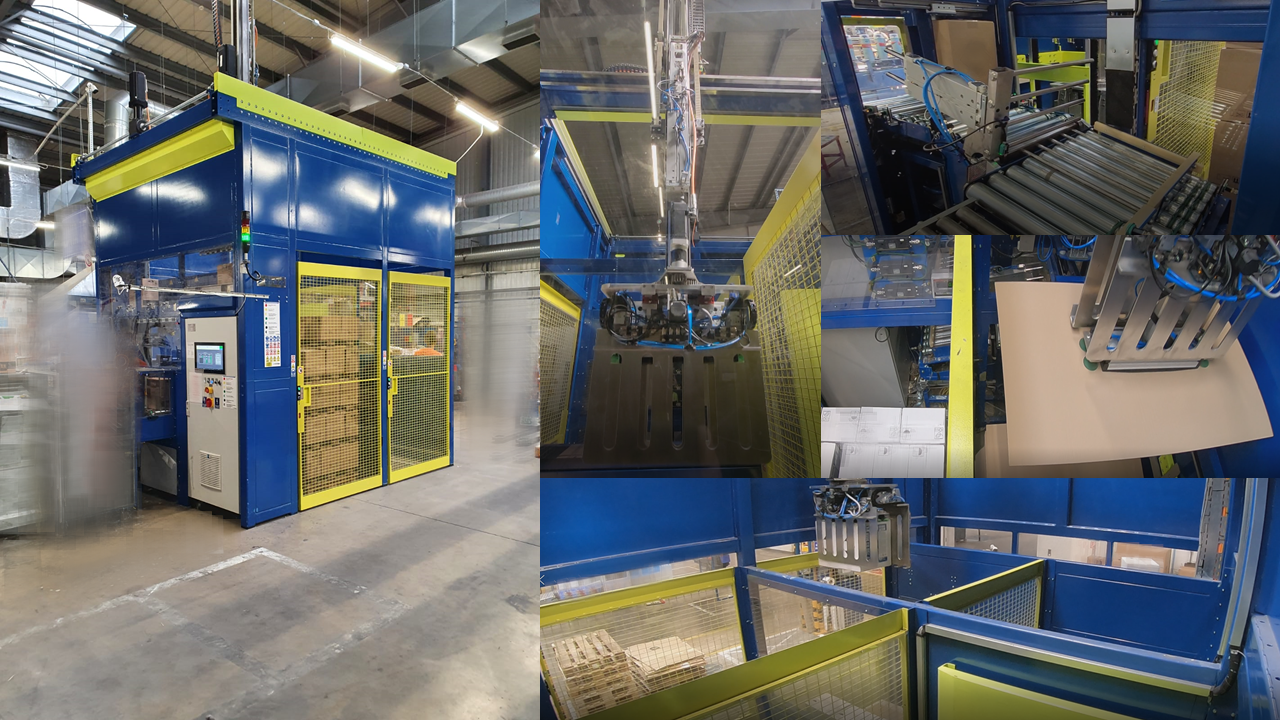

Charakterystyka portalu paletyzującego

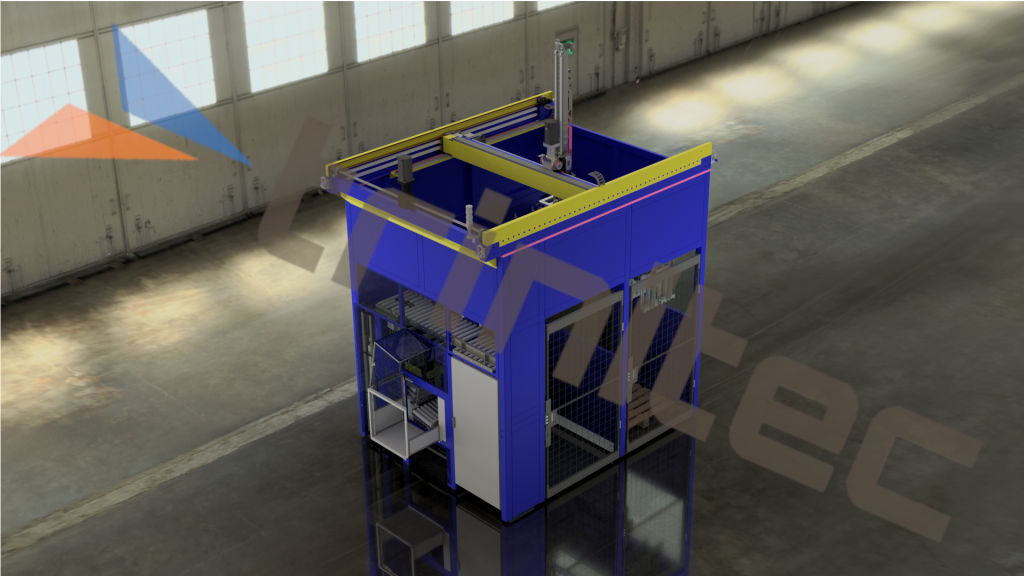

Portal paletyzujący produkcji Trinitec charakteryzuje się solidną i zwartą strukturą. Został wyposażony w układ kartezjański ze specjalnie zaprojektowanym chwytakiem.

Chwytak umożliwia nie tylko pobieranie kartonów i przekładek ale również palet. Działanie systemu chwytania opakowań odbywa się na czterech kartezjańskich osiach, co pozwala na paletyzację w krótkim czasie, zachowując najwyższą precyzję i powtarzalność ruchów.

Dzięki zastosowaniu naszego autorskiego oprogramowania do generacji schematów paletyzacji TRIPAL portal  nie jest ograniczony do jednego rodzaju i wielkości opakowań czy palet – Operator sam w trybie graficznym może zdefiniować nowy układ paletyzacji.

Połączenie w jeden kompaktowy moduł podajnika liniowego pozycjonującego opakowania wraz z magazynem palet, magazynem przekładek i dwoma miejscami do paletyzacji sprawia, że portal zajmuje bardzo mało miejsca – mieści się w obrysie niemal równym 4 paletom przemysłowym.



Cykl pracy portalu

Proces paletyzacji kartonów rozpoczyna się od odebrania produktów przez transporter buforowy wejściowy.

  • Zadaniem transportera jest:
    • Odmierzenie odpowiedniej ilości kartonów gotowej do pobrania przez portal wg. układu paletyzacji.
    • Pozycjonowanie kartonu do pobrania przez chwytak portalu
  • Przenośniki wejściowe są wyposażone w czujnik obecności kartonów.
    • Opcjonalnie – przenośnik wejściowy może zostać wyposażony w układ sprawdzania otwarcia dna kartonu.
    • Opcjonalnie – przenośnik wejściowy może zostać wyposażony w wagę do kartonów
  • Operator podaje stosy palet – 15 sztuk do magazynku. Portal automatycznie podaje palety w miejsca paletowe.
  • W celi przewidziano automatyczny magazynek przekładek.
  • Palety oraz kartony są pobierane przez chwytak mechaniczny z podciśnieniowym pobieraniem przekładek

Portal może podawać przekładkę co 1 warstwę lub co 2 warstwy lub inaczej wg. ustawień na panelu sterowania HMI.

Po ułożeniu całej palety paleta jest odbierana przez Operatora.

Odbiór gotowej palety wózkiem ręcznym.

Odbiór jednej palety nie zatrzymuje paletyzacji – portal paletyzuje na drugą paletę.

Portal spełnia wszystkie wymogi bezpieczeństwa zgodnie z Dyrektywą Maszynową UE.

Całe stanowisko jest ogrodzone i zabezpieczone zamkami bezpieczeństwa i barierami świetlnymi.

Całe stanowisko jest obsługiwane przez centralny układ sterowania ze sterownikiem PLC.

W skład zestawu portalowego paletyzera wchodzi 1 panel Operatorski 10 cali z graficzną aplikacją do definicji nowych schematów paletyzacji.

Podstawowe parametry techniczne

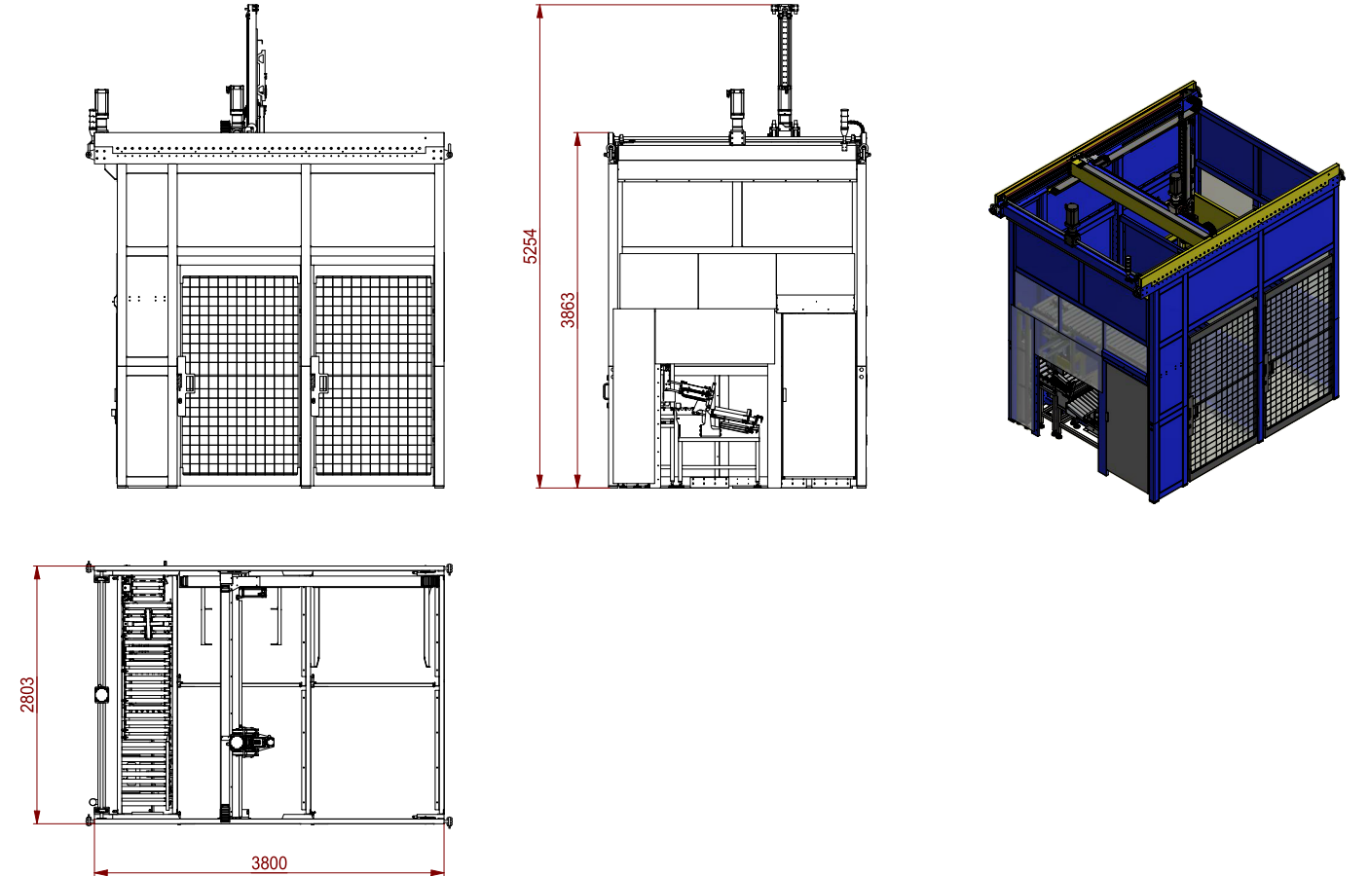

 – Największy atut czyli wymiary portalu: 3800x2803x5254(oś Z) [mm]

– obsługiwane palety:

  • euro 1200×800
  • wacker 1150×1150, 1200×1000

– max. ilość palet w magazynie: 15 [szt.]

– max. ciężar opakowań: 60 [kg]

– max. wymiary opakowań: 300x300x350[mm],

– max. wysokość paletyzacji: 2000 [mm]

– wydajność pakowania: 8 [opakowań/min]

– program do generowania schematu paletyzacji: tak – TRIPAL by TRINITEC

– Chwytak mechaniczny umożliwiający pobieranie kartonów w odpowiednich grupach wyposażony w dodatkowy układ pneumatyczny do pobierania przekładek i palet



Tripal – oprogramowania do generowania schematów paletyzacji



Portalowe stanowiska do paletyzacji firmy Trinitec są wyposażone w oprogramowanie TRIPAL służące do generowania schematów paletyzacji w trybie graficznym.

Wykorzystanie oprogramowania TRIPAL umożliwia Klientowi wdrożenie nowego schematu paletyzacji (innych wymiarów kartonów, ułożenia, ilości warstw, ilości przekładek) bez znajomości programowania robotów czy sterowników PLC. Wdrożenie nowego schematu trwa przeciętnie nie dłużej niż 15 minut!

Oprogramowanie jest w całości opracowane przez Zespół Inżynierski Trinitec co oznacza, że istnieje możliwość dostosowania oprogramowania do indywidualnych potrzeb i wymagań naszych Klientów.

Skontaktuj się z nami – cena już od 400.000 PLN netto

Stanowiska wyceniamy wg. potrzeb naszych Klientów i w zależności od opcji dodatkowych.

Dlaczego warto inwestować w stanowiska paletyzujące?

Paletyzacja to dla operatora bardzo ciężkie, męczące i monotonne zajecie, a jak wiadomo większość ludzi nie lubi i nie chce ciężko pracować. Powoduje to problemy dla pracodawcy takie jak ciągłe narzekanie ze strony pracowników oraz częsta ich nieobecność w pracy z powodu bólu pleców. Dodatkowym utrudnieniem dla producentów jest niewielka liczba wartościowych i dostępnych kandydatów na rynku pracy. Sposobem na rozwiązanie tych problemów jest automatyzacja, zastosowanie robota przemysłowego znacznie zwiększa wydajność paletyzacji oraz jednocześnie umożliwia przeniesienie paletyzujących operatorów do pracy na produkcji.

Zalety wdrożenia zrobotyzowanego stanowiska paletyzującego:

– Zdolność do pracy ciągłej 24 godziny na dobę 7 dni w tygodniu bez przerwy,

– Wydajność i szybkość jednego robota paletyzującego może być większa nawet od kilku współpracujących ze sobą operatorów,

– Zastąpieni operatorzy mogą tymczasem pracować na linii produkcyjnej,

– Ciężką, męczącą i monotonną pracę wykonuje robot paletyzujący,

– Powtarzalność i dokładność układania produktów na palecie,

– Robot może bezpiecznie przenosić przedmioty o wadze nawet do 2300 kg.
